一、用途
本设备是供选矿实验研究单位和选矿中间实验工厂,进行矿石可选性研究实验时,作业连续磨矿或研究测定矿石可磨性指标之用。亦可供选矿精选厂作磨矿设备使用,或供其他工业部门磨细物料之用。
二、特征

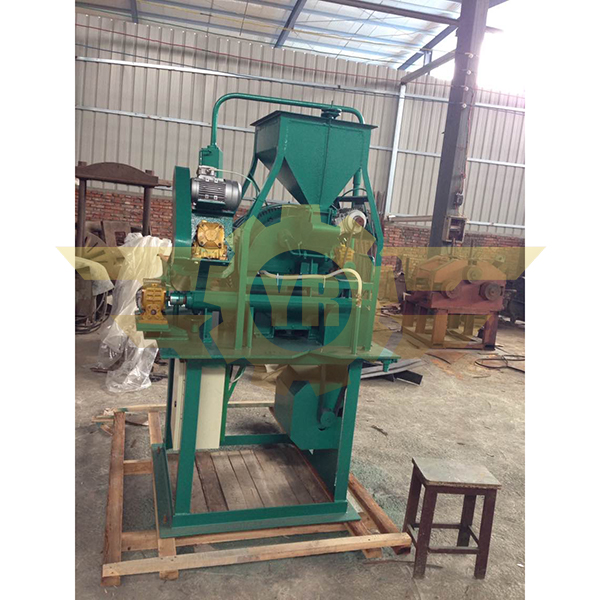

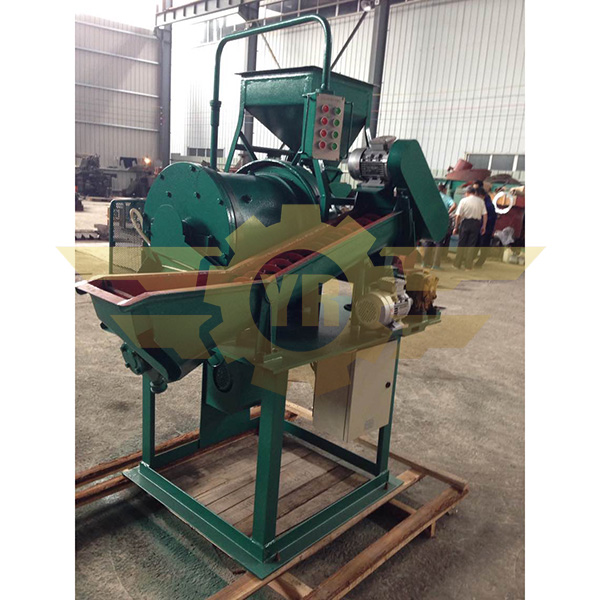

设备主要由420×450格子型球磨机、150×1200螺旋分级机、35升摆式给矿机、ф90×600螺旋运输机,组成可连续进闭路磨矿工作。
设备出厂时,均已装好电气设备和供水系统。
安装时,不需另设基础。开箱后,装上机架下部四个地脚螺钉,清理包装油脂,检查润滑情况,接上水管、电源。试开车,确定运转方向,即可按操作顺序进行运转。
根据所处理的物料性质和对磨细产品粒度特性的具体要求,可选用以下三种不同的磨矿流程,分别进行磨矿:
1、预先磨矿,检查分级;
2、预先分级,返砂再磨;
3、开始磨矿;
设备技术参数:
序号 |
项 目 |
技术参数 |
单位 |
1 |
给矿粒度 |
5-10 |
㎜ |
2 |
产物粒度 |
可控制磨至95%-0.074 |
㎜ |
3 |
处理量 |
45-90 |
Kg/h |
4 |
设备总功率 |
2.12 |
kw |
5 |
外形尺寸(长×宽×高) |
1630×1260×1730 |
㎜ |
6 |
总 质 量 |
800 |
㎏ |
三、设备技术规格
1、ф420×450格子型球磨机
序 号 |
项 目 |
技术参数 |
单位 |
||
1 |
磨筒 规格 |
直径 |
ф420 |
㎜ |
|
长度 |
450 |
㎜ |
|||
2 |
磨筒容积 |
60 |
L |
||
3 |
磨筒转速 |
57 |
r/min |
||
4 |
装 球 量 |
ф35-ф40 |
40 |
㎏ |
|
ф30-ф35 |
30 |
㎏ |
|||
ф25-ф30 |
20 |
㎏ |
|||
ф20-ф25 |
10 |
㎏ |
|||
5 |
给矿粒度 |
5-10 |
㎜ |
||
6 |
产物粒度 |
可控制磨至95%-0.074 |
㎜ |
||
7 |
处理量 |
45-90 |
Kg/h |
||
8 |
电动机 |
型号 |
Y100L-6 |
||
功率 |
1.5 |
kw |
|||
转速 |
940 |
r/min |
|||
|
|
|
|
|
|
2、ф150×1200螺旋分级机
序号 |
项 目 |
技术参数 |
单位 |
|
1 |
螺旋规格 |
直径 |
ф150 |
㎜ |
长度 |
1200 |
㎜ |
||
2 |
溢流面宽度 |
240 |
㎜ |
|
3 |
斜度调整范围 |
10-30 |
|
|
4 |
螺旋转速 |
18,23,30 |
r/min |
|
5 |
处理量 |
返砂 |
500 |
Kg/h |
溢流 |
260 |
Kg/h |
||
6 |
电 动 机 |
型号 |
AO2-7114 |
|
功率 |
0.25 |
kw |
||
转速 |
1400 |
r/min |
3、35L摆式给矿机
序号 |
项 目 |
技术参数 |
单位 |
|
1 |
矿仓容积 |
35 |
L |
|
2 |
摆动次数 |
19 |
r/min |
|
3 |
给矿速度 |
6-200 |
Kg/h |
|
4 |
电 动 机 |
型号 |
AO2-6314 |
|
功率 |
0.12 |
kw |
||
转速 |
1400 |
r/min |
4、ф90×600螺旋运输机
序号 |
项目 |
技术参数 |
单位 |
|
1 |
螺旋规格 |
直径 |
ф90 |
㎜ |
长度 |
600 |
㎜ |
||
2 |
螺旋转速 |
23 |
r/min |
|
3 |
电 动 机 |
型号 |
AO2-7114 |
|
功率 |
0.25 |
kw |
||
转速 |
1400 |
r/min |
四、操作、维护、保养使用前的准备、检查
1、检查设备各部分有无异状,设备上和转动部件临近处,是否有障碍物,清理周围工作场地,作好与工序有关设备相应的准备工作。
2、检查油杯、箱体、轴承、托辊是否有充足的润滑油。
3、检查给矿机、球磨机,分级机和螺旋运输机内是否残存有废矿或其他脏物。分别用手动运转部分,观察转动是否灵活。
4、合上总电源,接上总水管,依顺序启动分级机、球磨机、螺旋运输机和给矿机,观察动转转是否正常。先将给矿机清扫干净,再打开水阀,将球磨矿机、分级机和螺旋运输中残存的矿尘、脏物铁锈冲洗干净后停车。
5、将欲磨物料放入给矿储矿斗中。
6、按照预先确定的磨矿机工作的固液比,和分级机溢流的细度,调整并测量好磨矿机给矿口和排矿口的用水量。
开车顺序:
依顺序启动螺旋分级机、球磨机、螺旋运输机和给矿机,开始磨矿。
使用中应注意事项:
1、定时测定给矿量和给水量,使其保持稳定不变。及时将待磨物料装入给矿机储矿仓。
2、经常观察机械各部份及电机运转情况,检查各润滑处温升是否正常,发现问题后,及时停车检修。
停车顺序
首先停止给矿,让球磨机,分级机和螺旋运输机内剩余的矿石磨到溢流所要求的细度时,依序停转磨机、分级机和螺旋运输机。先扭开分级机槽下部的放矿口,将矿浆和矿砂放出,并冲洗干净。打开螺旋运输机的盖板,用水将矿砂放出并冲洗,用水将矿砂冲入磨矿机给矿器壳内,打开壳下部的放矿口,将矿砂放出并冲洗干净,最后将磨矿机检查孔盖板打开,使磨矿机内的钢球和矿浆从检察院查孔放出,经机架上的漏斗,接入容器内,并用水将筒壁和钢球冲洗干净。使磨矿机检查孔转至上部,将钢球放回并盖好压紧。
使用后注意事项:
1、断开总电源,关闭总水阀。
2、将机器各部分及周围环境打扫,冲洗干净 。
3、将各润滑点补充润滑油。
五、易损另件明细表
序号 |
件号 |
名称 |
材料 |
每台数量 |
备注 |
1 |
Q2-1 |
衬板 |
ZG35Mn |
1 |
|
2 |
Q2-2 |
衬板 |
ZG35Mn |
1 |
|
3 |
Q2-3 |
衬板 |
ZG35Mn |
1 |
|
4 |
Q2-12 |
检查孔盖板 |
ZG35Mn |
1 |
|
5 |
2-9 |
衬板 |
Q235A |
1 |
|
6 |
2-13-7 |
勾斗头 |
45 |
1 |
|
7 |
Q2-6-0 |
格子板 |
Q235A |
1 |
|
8 |
10-59 |
铜套 |
ZQsn6-6-3 |
1 |
|
9 |
HG4-692-67 |
骨架式橡胶油封 |
|
1 |
PD12X25X10 |
10 |
HG4-692-67 |
骨架式橡胶油封 |
|
2 |
PD20X40X10 |
