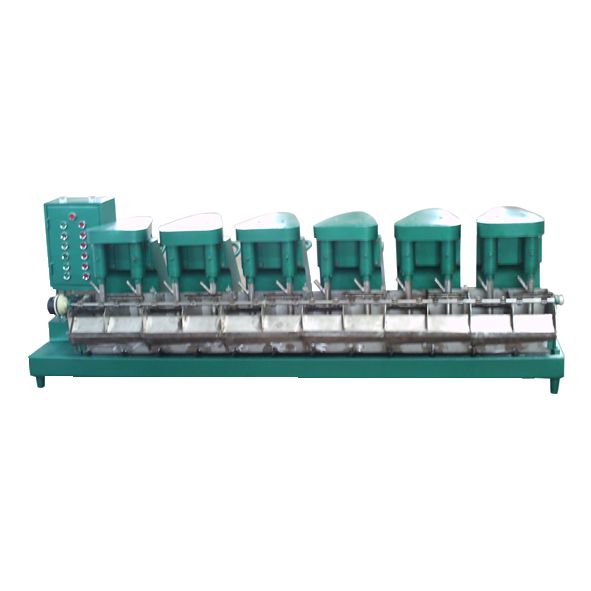

3升12槽浮选机适于实验室用浮游方法进行矿物选别。此浮选机以二槽为一作业单元，可作6个单元的连续浮选实验，每个作业单元用单槽、双槽均可，根据用户要求可装置为左式或右式进矿浮选（移动中矿箱即可）。

一、 结构说明

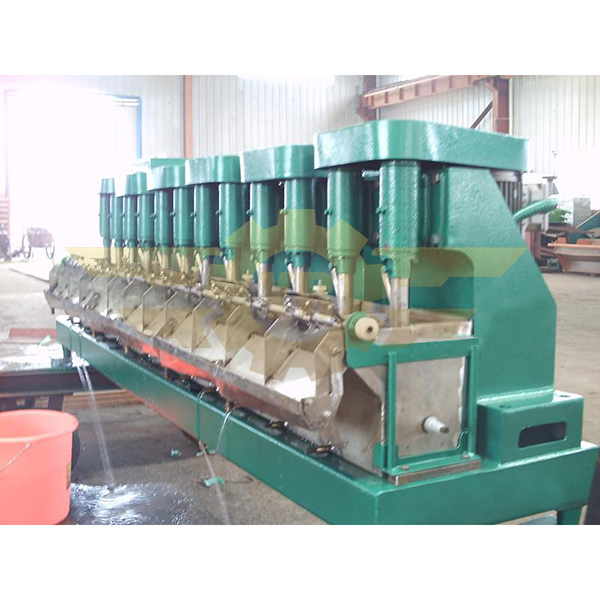

 3升12槽浮选机属叶轮式机械浮选机，由以下主要部分组成：（1）槽体，（2）叶轮搅拌机构（3）刮板装置（4）中矿箱等。见附图

    主要技术参数

1、单槽有效容积 3L

2、选槽数量     12槽

3、叶轮直径     Φ70毫米

5、叶轮转速     1680 转/分

6、刮板转速     15、30转/分

7、给矿粒度     ＜0.2mm

8、主电机功率：   250 w×6（台）

   型号YS7114、1400转/分、电源三相380V

 8、刮板电机功率：   25w

   型号YTC-25-4/80(齿轮减速：速比40）电源三相380V

三、安装

1、机器应放置在稳固的工作台上，台面应保持水平。

2、机器安装地点须有220/380V三相交流电源，在电动机接线时应注意竖轴回转方向。

3、为确保工作便利及安全生产，应考虑到给矿、排矿、检查等，不用垫脚，人体能够触摸到机器的全部位置为宜。

4、应通过磁力电闸，使电流接通电动机而转动。

5、在机器安装之前，须将防腐油脂擦净。



四、加矿浆试机

1、逐一开启各电机，确定旋向无误（主电机为右旋，刮板电机为左旋）

2，用胶管插接进矿管、排矿管及各泡沫槽，备好盛放各级精矿之容器；接入调制好的矿浆，开启各电机，调整中矿箱手轮，调节矿浆液面及被刮出泡沫层的厚度，观察机器各部件运行，静候浮选作业的完成。槽底外部置有清矿管，作业完毕清洗槽体时，拔除胶塞放水冲洗。

移动中矿箱的安装位置及方向，可改变工艺流程。

五、润滑

机器具有以下给油点：

1. 叶轮轴采用向心滚动轴承，应注入优质浓厚润滑油脂，每六个月换油一次。

2. 刮板轴按使用情况注入少量润滑油。

注意：每次换油时油封必须紧密，不要给油过多，渗漏槽体内影响矿浆纯净。
